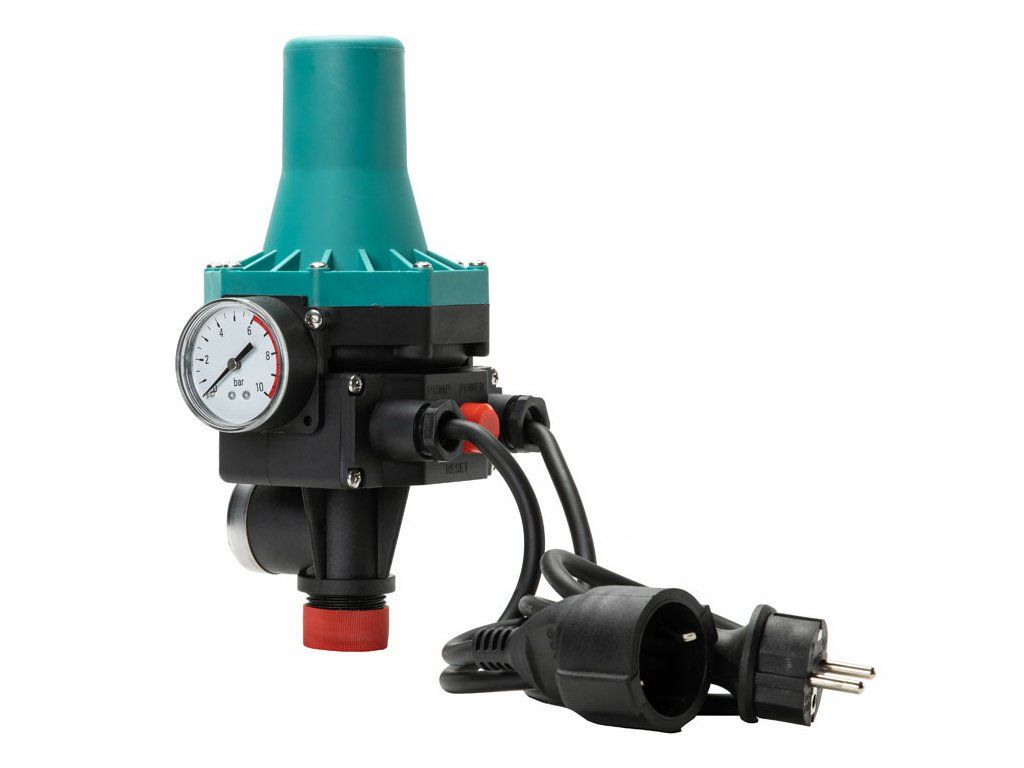

Styrenhet PC-13 med manometer, Press Control för pumpar och hydroforpaket

Detaljerad beskrivning av produkten

Elektronisk nivåbrytare för att övervaka pumpens drift, eller med andra ord press control, säkerställer funktionen hos tryckbrytaren. Detta gör det möjligt att automatisera elpumpens drift beroende på tryckminskning och vid stopp av vattenflödet i ledningen (vid öppning och stängning av enhetens elektriska kontakter). Automat, press control PC-13 med manometer säkerställer också skydd mot torrdrift – den stänger av pumpen vid drift utan vatten. Efter avstängning återförs den i drift genom att trycka på knappen RESET. Automat, press control PC-13 med manometer rekommenderas användas i ledningar med ren vatten utan föroreningar och avlagringar. Annars är det nödvändigt att installera lämpligt filter vid enhetens inlopp. Fördelar: enkelt i användning inbyggd backventil möjlighet att användas som automatisk enhet för pumpar och vattenanläggningar utan tryckkärl (automatisk vattenanläggning) Styrenhet typ BRIO PC-13: automatiskt startar och stänger pumpen vid öppning/stängning av kranen inbyggd backventil och integrerad skydd mot torrdrift manometer nominell ström: max. 10 A driftspänning: ~ 230 V ± 10 % / 50 Hz anslutning: inlopp och utlopp varje extern tråd 2,54 cm (G1 ") maximal driftstryck: ca 10 bar maximal vatten temperatur: ca 60 °C återställning av brytaren manuellt starttryck i intervallet 1,5 bar inställning av stängtryck inte möjligt volymsflöde: ca 150 liter/min dimensioner (H x B x D): 15 x 13 x 23 cm vikt: ca 1,3 kg skyddsklass IP65 Drift och grundläggande data: Automat PC-13 med manometer startar pumpen i cirka 15 sekunder vid anslutning. Därefter startar pumpen alltid vid uppnåelse av arbetstryck vid tillfälle då trycket i systemet minskar, till exempel vid öppning av ventilen. PC-13 stängs av vid uppnåelse av minsta flödesvärde. Vid uppfyllelse av denna förutsättning, försenar enheten avstängningen av enheten med 7 till 15 sekunder. Detta leder till minskad frekvens av pumpstart vid lågt flöde. Installation: Automat PC-13 med manometer kan installeras i vilken punkt som helst mellan pumpen och första uttaget, så att pilens riktning, som är placerad på undersidan av enheten (vid tråden) mellan två anslutningar med diameter 1", överensstämmer med vattenflödets riktning. Det är nödvändigt att säkerställa fullständig tätning av hydrauliska anslutningar i ledningen. I fall pumpen har maximalt tillåtet tryck 6 bar, är det nödvändigt att installera en tryckreduktionsventil vid inloppet till PC-13. Enheten är inställd från fabriken till 1,5 bar, vilket är optimalt för de flesta användningsfall. Levereras med kablar: 1 m kabel med stickpropp till anslutning till elnätet 60 cm kabel till anslutning till pumpen En lämplig alternativ är också: Styrenhet PC-16. Vid användning med pumpar som utvecklar tryck högre än 6 BAR rekommenderas att montera en tryckreduktionsventil före styrenheten.
