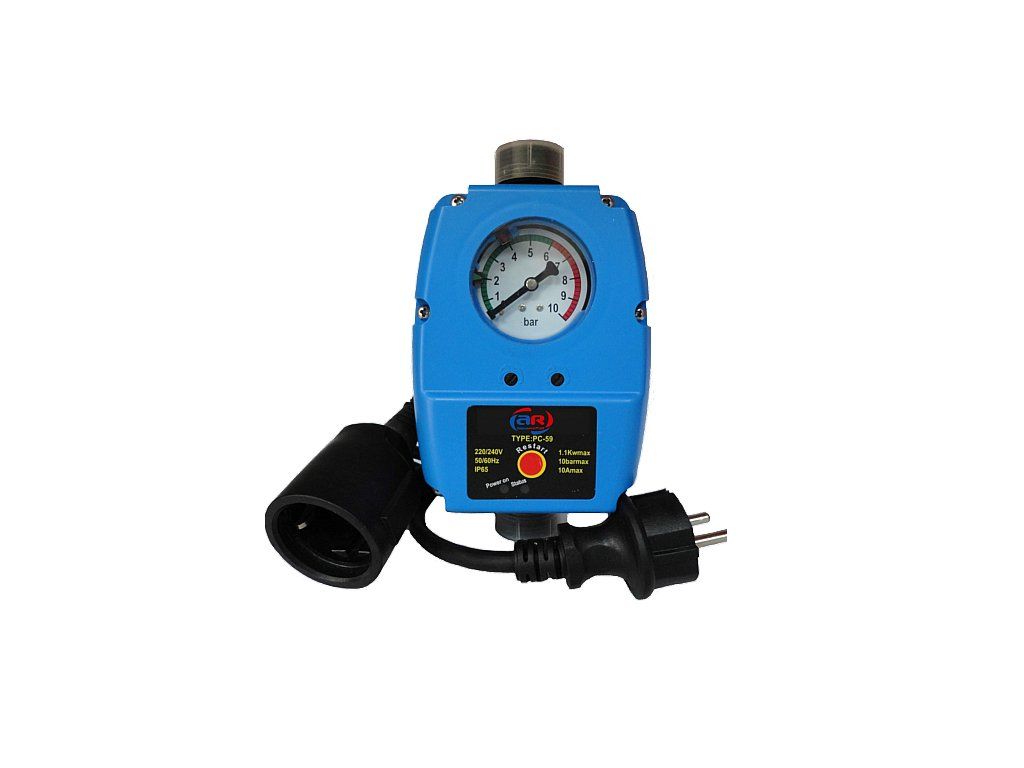

Styrenhet PC-59 med manometer, Press Control för pump och hydroforpaket

Detaljerad beskrivning av produkten

Elektroniskt strömbrytare för att styra pumpens drift, eller med andra ord press control, säkerställer funktionen av tryckbrytaren, vilket möjliggör automatiseringen av elpumpens drift beroende på tryckminskningen och vid stopp av vattenflödet i ledningen (det vill säga vid öppning och stängning av enhetens elektriska kontakter) – möjliggör självläggning av pumpen, eller vattenstationen. Automat, press control PC-59 med manometer och självstart säkerställer också skydd vid torrdrift – stänger av pumpen vid drift utan vatten. Detta skyddar pumpen mot skador som kan uppstå vid drift utan vatten. Efter stängning återförs den i drift genom att trycka på knappen RESET. Automat, press control PC-59 med manometer rekommenderas användas i ledningar med ren vatten utan föroreningar och avlagringar, annars är det nödvändigt att installera lämplig filter på enhetens inloppsdel. Inställning av styrenhetsdriften rekommenderas enligt erfarenheter max 6 bar. (Såsom till exempel i bilar med varvtalsmätare finns en maxvärde – detta uppnås inte eftersom motorn kan skadas.) Vid användning med pumpar som utvecklar tryck högre än 6 BAR rekommenderas att installera en tryckminderare före styrenheten. Fördelar: Automat PC-59 press control med manometer och självstart kan användas i kombination med tryckkärl – som skydd vid torrdrift eller som en automatisk enhet för pumpar och vattenstationer utan tryckkärl (automatisk vattenstation). En stor fördel med styrenheten PC-59 är att den möjliggör inställning av både undre tändtryck och övre släcktryck. Styrenheten BRIO PC-59 med manometer – press control har en inbyggd backventil mot återflöde av vatten till pumpen. Drift och grundläggande data: Automat PC-59 med manometer startar pumpen cirka i 15 sekunder vid anslutning. Därefter startar pumpen alltid vid uppnådd arbetstryck vid tillfälle då trycket i systemet minskar, till exempel vid öppning av en kran. Automat PC-59 med manometer, till skillnad från andra tryckbrytare och styrenheter som stängs av vid uppnåddt tryck, stängs av vid uppnådd minsta värde av flödet. Vid uppfyllelse av denna förutsättning, försenar enheten avstängningen av enheten med 7 till 15 sekunder. Detta ger en minskning av pumpens startfrekvens vid litet flöde. Installation: Automat PC-59 med manometer kan installeras i vilken punkt som helst mellan pumpen och första uttaget, så att pilens riktning, som är placerad på enhetens undersida (vid tråden) mellan två anslutningar med diameter 1", överensstämmer med vattenflödets riktning. I ledningen är det nödvändigt att säkerställa ett fullständigt packning av hydrauliska anslutningar. I fall pumpen har ett maximalt tillåtet tryck på 10 bar är det nödvändigt att installera en tryckminderare på inloppet till PC-59. Enhetsinställningen är färdiginställd till 1,5 bar, vilket är optimalt för de flesta användningsfall. Efter avkoppling från elnätet är det möjligt, om det tillåts av hydrauliska prestandan hos den använda pumpen, att justera trycket genom att ta bort övre locket och använda skruven märkt med tecknen + och –. Tekniska data: nätspänning 220 – 240 V frekvens 50/60 Hz maximal effekt av styrd pump 1,1 kW maximalt förbrukningsflöde av styrd pump 10 A maximalt arbetstryck 6 bar maximal omgivningstemperatur 60 °C skyddsklass IP65 tryckintervall för start 0 – 6 bar tryckintervall för stängning 2 – 10 bar maximalt möjligt inställningsintervall mellan start- och stängtryck 7 bar minimalt möjligt inställningsintervall mellan start- och stängtryck 1 bar anslutningar G1" Levereras med kablar: 1 m kabel med stickpropp för anslutning till elnätet 60 cm kabel för anslutning till pumpen
